AULA 4 13/10/2022

 Sumário:

Sistemas, Formas e comandos para desenho vectorial 2D em autocad. - Elementos de Desenho.

AUTOCAD:

Comando XPLODE, para "reiniciar"

Comando BOUNDARY e clicar em pick points, para escolher pontos internos

Comando MOVE , L last

Comando JOIN para várias linhas ficarem numa só

No layer 0

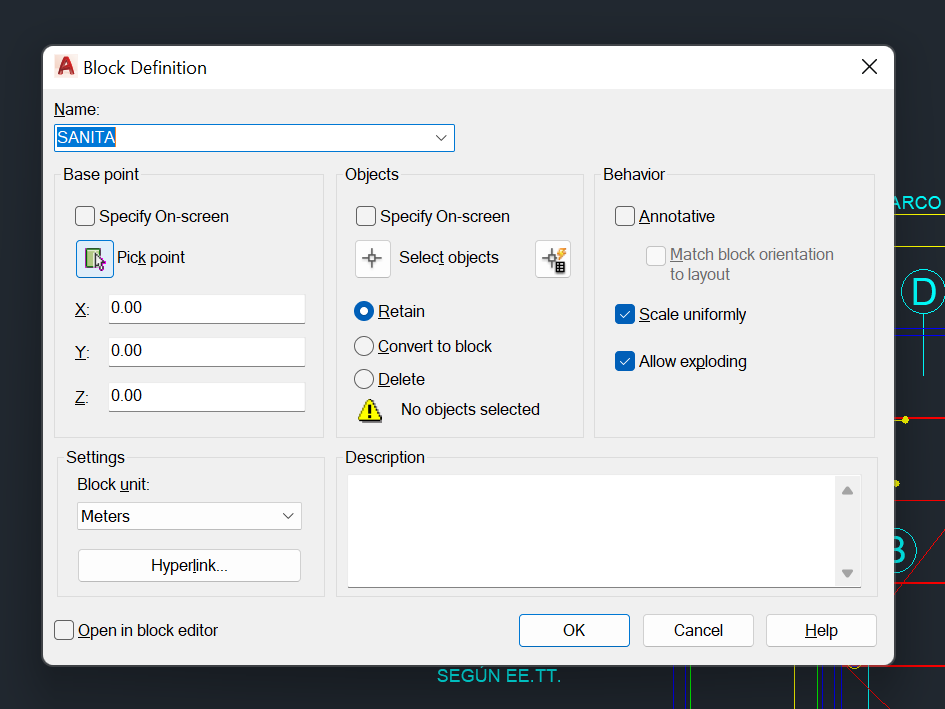

Comando BLOCOS

Dar um nome ao bloco de maneira a saber o que é

selecionar Pick Points e enter  selecionar um ponto no objeto

clicar em SELECT OBJECTS

Comando INSERT para ir buscar os blocos

Comando UCS para mover o eixo, específicar o ponto e depois mover o eixo do X e do Y e Comando PLAN clicar duas vezes no enter para rodar o desenho

Comando FILLET para juntar linhas

Comando EXTEND para estender linhas
